Bedämpfungs­widerstände

Der Bedämpfungswiderstand spielt eine wichtige Rolle bei der Unterdrückung des Funkenentladungsstroms, der Dämpfung der durch parasitäre Kapazitäten und Induktivitäten verursachten Schwingungen und dem Schutz der Hochspannungsversorgung während des Betriebs.
Er wird in Reihe zwischen dem Hochspannungsausgang des Hochspannungsnetzteils und der Last geschaltet, wobei die Leitungslänge zwischen Netzteil und Dämpfungswiderstand lang sein sollte im Vergleich zur Kabellänge zwischen dem Dämpfungswiderstand und der Last - mit anderen Worten, der Dämpfungswiderstand sollte so nah wie möglich an der Last platziert werden.

Die Bedämpfungswiderstände der Serie R-B40/B80/B120-scr-M sind komplett in ein Aluminiumgehäuse eingegossen. Sie haben auf jeder Seite einen Hochspannungsanschluss mit EMV-Verschraubung zum Einstecken des Hochspannungskabels. Der Widerstandswert liegt im ein- bis zweistelligen Kilovoltbereich. Der geeignete Bedämpfungswiderstand kann gemäß der im Datenblatt angegebenen Parameterliste ausgewählt werden.

Widerstände mit einer signifikanten Wärmeentwicklung sind in einem Aluminium-Kühlkörperprofil vergossen, das an beiden Enden PG-Verschraubungen zum Einstecken des Hochspannungskabels hat.

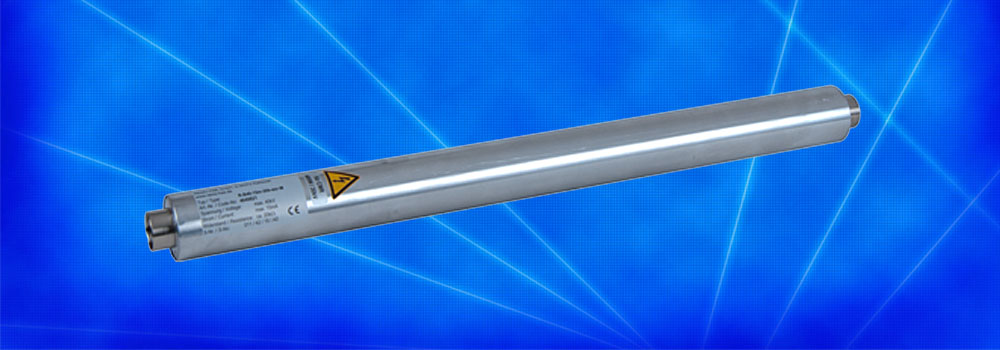

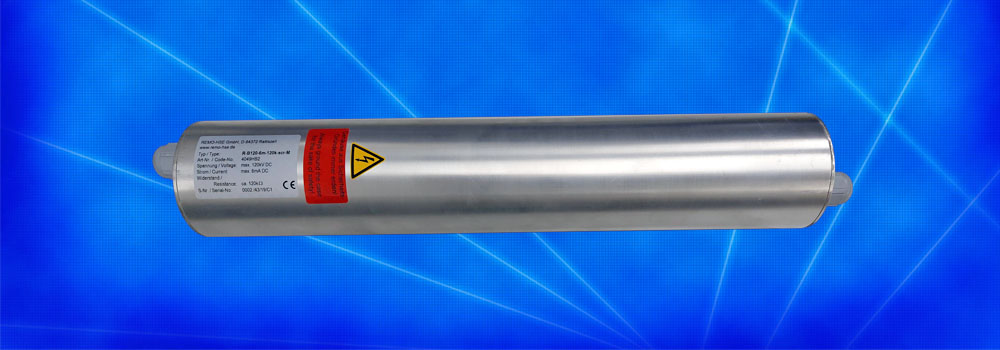

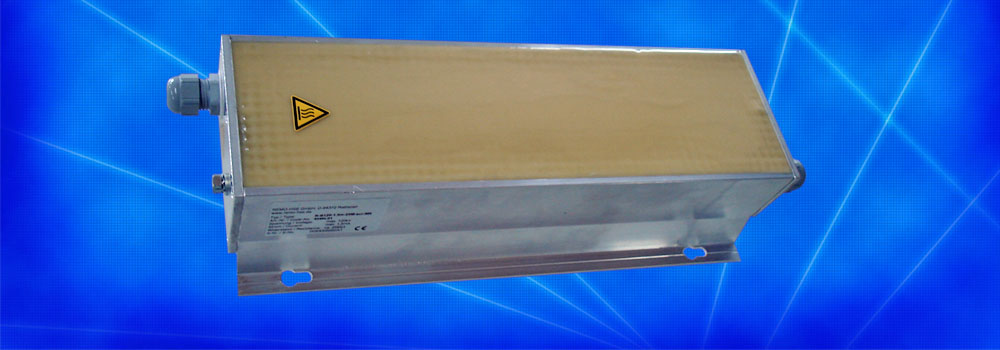

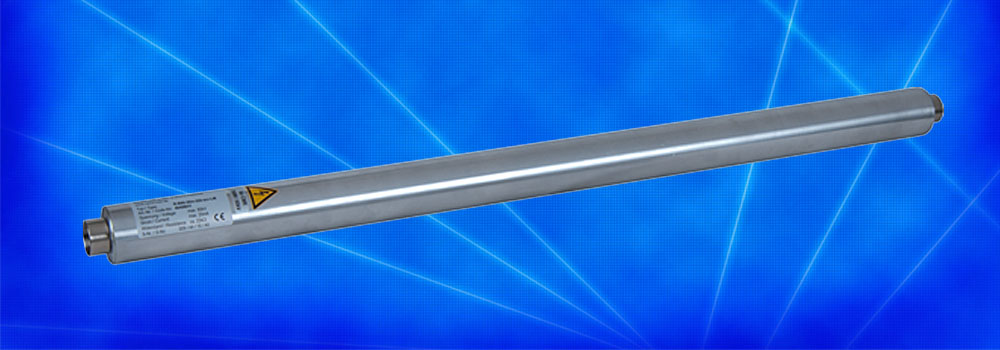

Bedämpfungs­widerstände REMO-HSE Widerstände R-B40 Serie REMO-HSE Widerstände R-B80 Serie REMO-HSE Widerstände R-B120 Serie REMO-HSE Widerstände R-B120-scr-MK Serie
Typ R-B40 Serie R-B80 Serie R-B120 Serie R-B120-1.5m-25M-scr-MK
Nennspannung max. 40kV DC max. 80kV DC max. 120kV DC max. 120kV DC
Nennstrom 7,8,10,15,20,30,40 mA 7,8,10,15,20 mA 6,7,8,10,12,15 mA max. 1.5 mA
Nennwiderstand 80,60,40,20,10,5,3 kΩ 80,60,40,20,10 kΩ 120,80,60,40,30,20 kΩ ca. 25MΩ
Abmessungen ⌀=40 mm, L=460 mm ⌀=40 mm, L=560 mm ⌀=75 mm, L=400 mm L364 × B143 × H80 mm
Gewicht ca. 0.95kg 1.15kg 2.7kg 4.9kg
Datenblätter (de)  (en) (de)  (en) (de)  (en) (de)  (en)
