Hochspannungs­verteiler

Hochspannungsverteiler ermöglichen es, eine Reihe von Komponenten (Lasten, Messgeräte usw.) an eine Hochspannungsversorgung anzuschließen. Auch wenn der Verteiler zunächst ein recht einfaches Bauteil ist, gibt es einige Dinge zu beachten:

Bei einem Funken in einem Verbraucher und einer daraus resultierenden Abschaltung des Hochspannungsgenerators für ca. 1 Sek, wird auch die Spannung zu allen über den Verteiler angeschlossenen Verbrauchern für diese Zeit unterbrochen.

Tritt in einer elektrostatischen Filterzelle ein Funke auf, werden auch die anderen Filterzellen über den Verteiler entladen, was zu unerwünschten Schwingungen im System führen kann. Um dies zu vermeiden, können die Ausgänge mit Dioden entkoppelt werden (vgl. HVD-P20k-5m-4-D).

Der Gesamtstrom der Hochspannungsversorgung wird entsprechend den jeweils angeschlossenen Lasten auf die Ausgänge verteilt. Wenn der maximale Strom an jedem Ausgang einen bestimmten Wert nicht überschreiten soll, kann dies im Verteiler durch geeignete Widerstände an jedem Ausgang realisiert werden. (vgl. HVD-30-K18-R1M).

Wenn die Komponenten nahe beieinander liegen, aber alle weiter von der Hochspannungsversorgung entfernt sind, können Hochspannungskabel eingespart werden, indem der Verteiler nahe bei den Verbrauchern platziert wird.

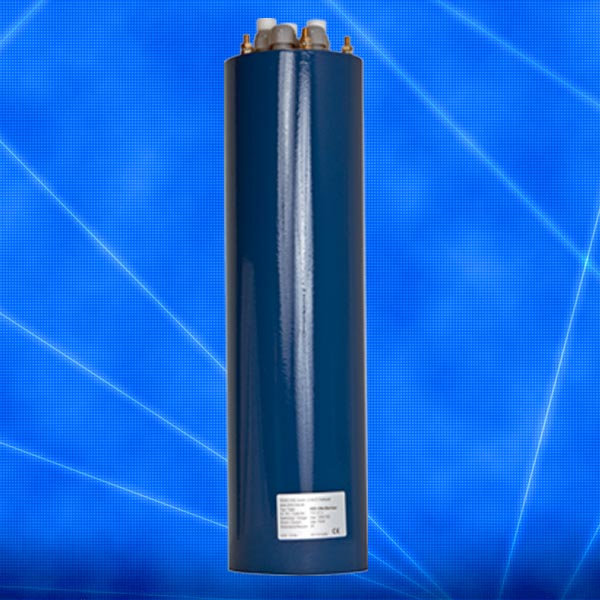

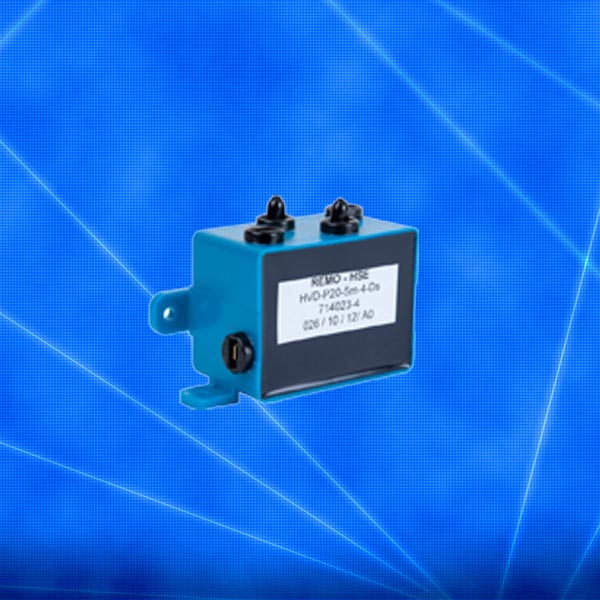

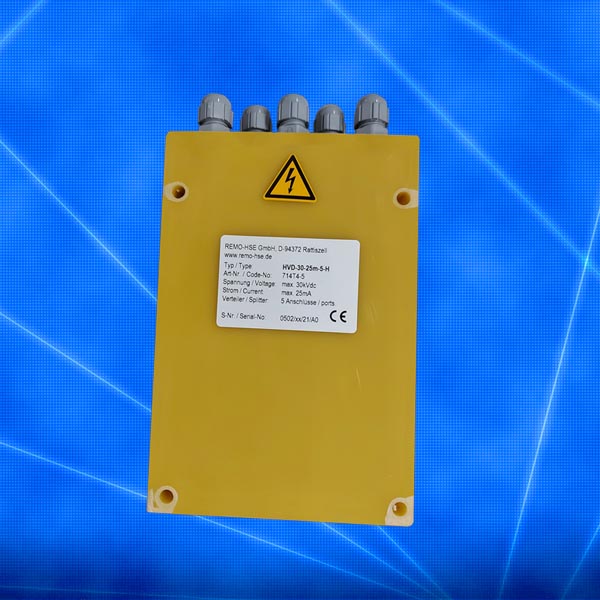

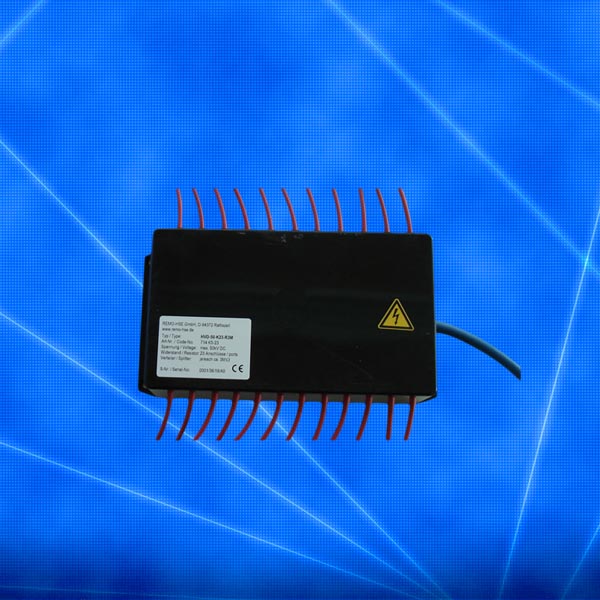

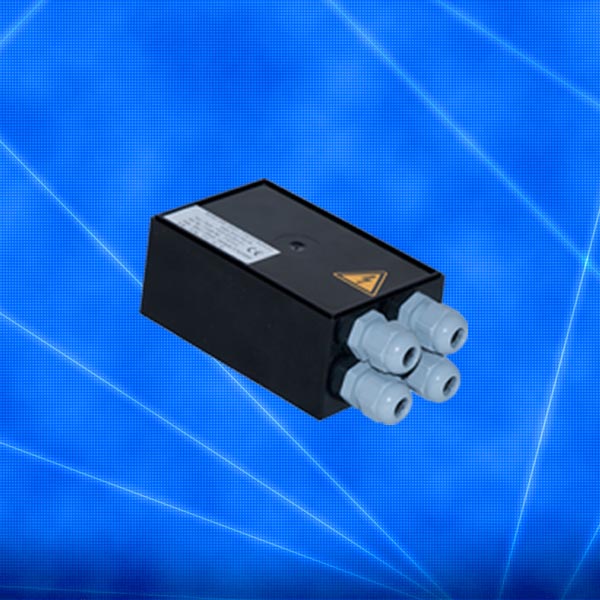

Verteiler REMO-HSE Hochspannungsverteiler HVD-P20k-5m-4-D REMO-HSE Hochspannungsverteiler HVD-30-K18-R1M REMO-HSE Hochspannungsverteiler HVD-30k-25m-n-t REMO-HSE Hochspannungsverteiler HVD-30k-25m-n-H REMO-HSE Hochspannungsverteiler HVD-120k-25m-5-H
Typ HVD-P20k-5m-4-D
HVD-N20k-5m-4-D
HVD-30-K18-R1M HVD-30k-25m-n-t HVD-30k-25m-n-H HVD-120k-25m-5-H
Eingänge (n) 1 + 4 18 2 to 5 3 to 10 5
Nennspannung max. 20kV DC max. 30kV DC max. 30kV DC max. 30kV DC max. 120kV DC
Nennstrom max. 5 mA pro Ausgang max 1 mA pro Ausgang max. 25 mA max. 25 mA max. 25 mA
Besonderheiten Entkoppeldioden 1MΩ pro Eingang -- passt unter MSR-Modul --
Abmessungen (L×W×H) 70 × 53 × 42 mm 110 × 70 × 49 mm 110 × 70 × 49 mm 165-180 × 113 × 35 mm 400 × ⌀125 mm
Gewicht ca. 220g 540g 550g 1kg 8,4kg
